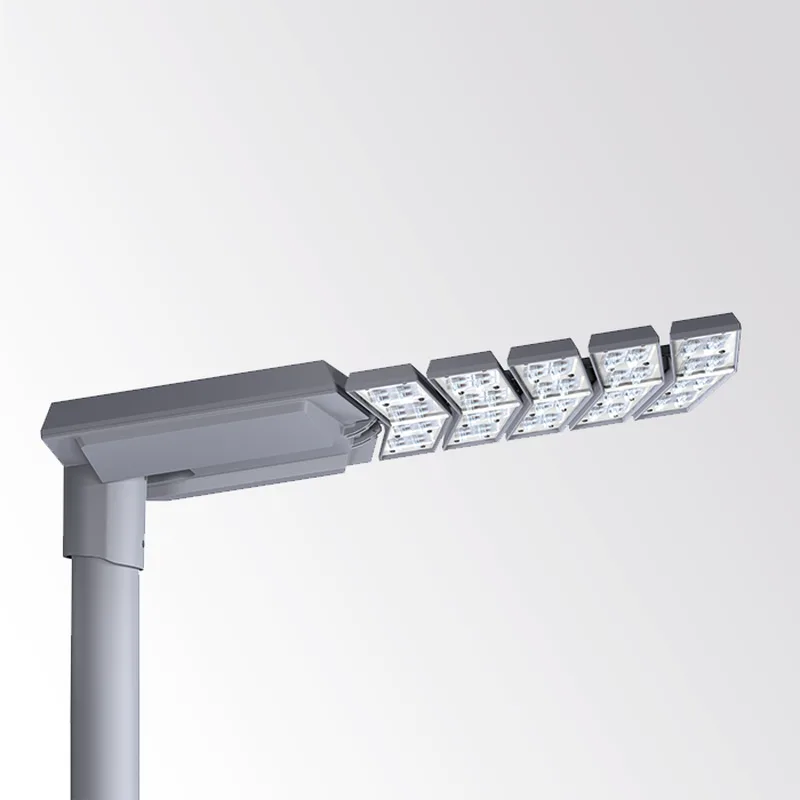

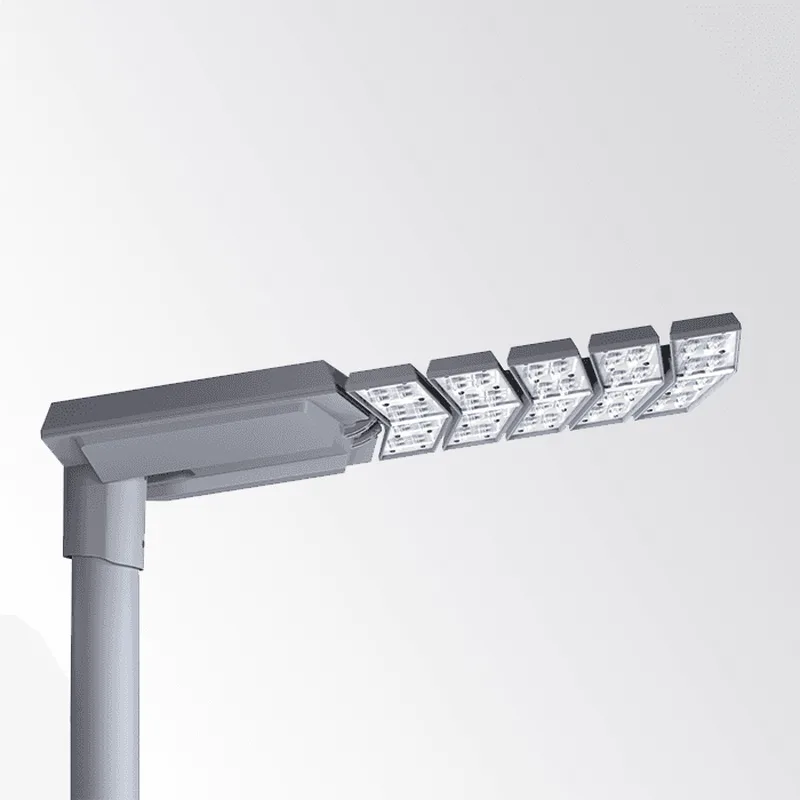

Luminaria V-MAX

V-Max es la auténtica revolución en luminaria LED caracterizada por su eficacia y su forma vanguardista.

Dispone de un pionero sistema modular, diseñado mediante un enfoque que divide el área de las fuentes de luz y crea una luminaria que sirve para una amplia variedad de aplicaciones de alumbrado público.

Características Generales

Materiales:

  • Tapa y armadura de fundición inyectado de aluminio LM6 (EN AC-44100 AISI12).
  • Chevrons contectados a la carcasa principal a través de conectores estancos «plug & socket» (IP68) y pasacables de silicona.
  • Ópticas de polimetilmetracrilato PMMA.
  • Tornillería exterior de acero inoxidable (AISI304).

Acabado:

  • Pintura poliéster al polvo color plata metalizada RAL 9006 Liso Brillante (C9).

Membrana de compensación GORE:

  • Sistema de ventilación para compensar el cambio de presión ocasionada por diferencia de temperatura entre el exterior y el interior de la luminaria. Prevé condensación y tensiones ocasionadas por los cambios de temperatura. Aumenta la vida del producto.

Estanquidad general y protección contra impactos:

  • IP66.

Instalación y mantenimiento:

  • Acceso al equipo por la parte inferior del aparato a través de un solo tornillo.
  • Tapa equipo diseñada para garantizar la sujeción a la luminaria sin necesidad de sistemas de seguridad adicionales.

Peso con equipo:

  • VMX V1 (1 chevron)=> 6,25 Kg.
  • VMX V2 (2 chevron)=> 7,8 Kg.
  • VMX V3 (3 chevron)=> 9,35 Kg (aprox.).
  • VMX V4 (4 chevron)=> 10,9 Kg (aprox.).
  • VMX V5 (5 chevron)=> 12,25 Kg.
  • VMX V6 (6 chevron)=> 13,8 Kg (aprox.).

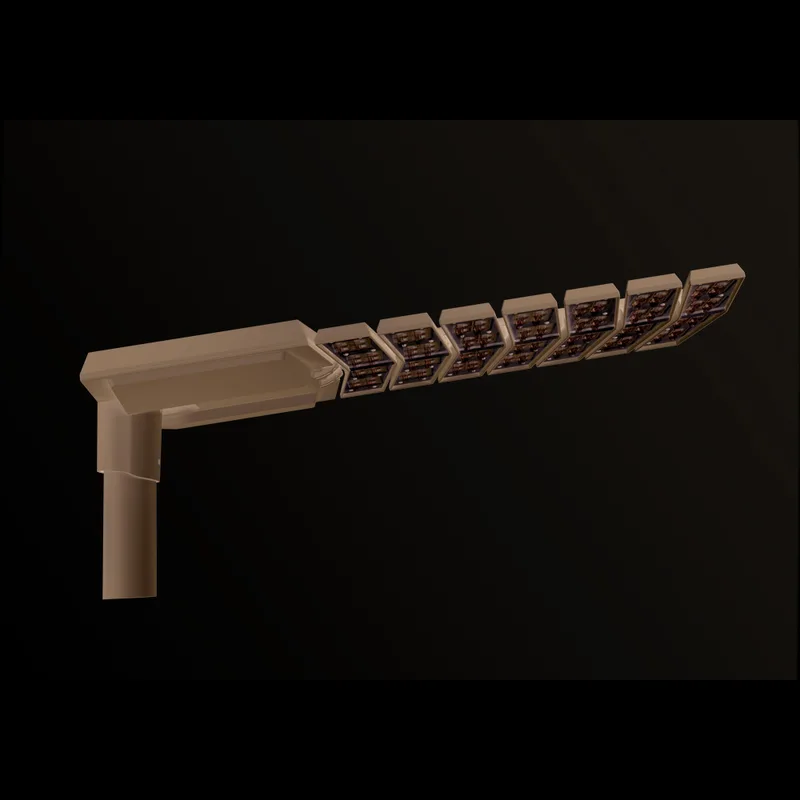

  • VMX V7 (7 chevron)=> 15,35 Kg (aprox.).
  • VMX V8 (8 chevron)=> 16,6 Kg.

Temperatura de funcionamiento:

  • Ta -40ºC a +50ºC.
    Según configuración de la luminaria.

Vida estimada:

  • L90B10 100.000h a 25ºC.

Superficie al viento:

  • VMX V1 (1 chevron) => 0,034m².
  • VMX V2 (2 chevron) => 0,037m².
  • VMX V3 (3 chevron) => 0,039m².
  • VMX V4 (4 chevron) => 0,042m².
  • VMX V5 (5 chevron) => 0,044m².
  • VMX V6 (6 chevron) => 0,046m².
  • VMX V7 (7 chevron) => 0,049m².
  • VMX V8 (8 chevron) => 0,051m².

Características Lumínicas

Rendimiento de la luminaria:

  • V1: 1.600 lm hasta 7.000 lm (12-54W)
  • V2: 4.600 lm hasta 13.100 lm (30-106W)
  • V3: 6.900 lm hasta 18.700 lm (44-147W)
  • V4: 10.600 lm hasta 24.900 lm (68-197W)
  • V5: 13.100 lm hasta 38.700 lm (85-221W)
  • V6: 15.800 lm hasta 34.300 lm (102-262W)
  • V7: 18.400 lm hasta 33.300 lm (120-239W)
  • V8: 20.800 lm hasta 37.300 lm (137-270W)

LED:

Integra diversos tipos de módulos de 16, 32, 48, 64, 80, 96, 112, 128 LEDs.

Temperatura de color del LED:

  • 4.000K (Blanco Neutro, nw).
  • 3.000K (Blanco Cálido, ww).
  • 2.700K (Blanco Cálido, ww).
  • 2.200K (Blanco Cálido, ww).
  • Opcional ámbar.

Índice de reproducción cromática (CRI):

  • CRI >70.

F.H.S:

  • <0.33%.

Características Eléctricas

Protección contra sobretensiones:

  • Protección contra sobretensiones (1,2/50) 10 kV.
  • Corriente máxima (8/20) 10kA.
  • Tensión máxima (L-N) 320 V.
  • Tensión máxima (L/N-GND) 400 V.
  • Protección contra sobretensiones opcional: 20kA, 20kV

Clase eléctrica:

  • Clase I o Clase II.

Distorsión harmónica:

  • <10%.

Factor de potencia:

  • > 0,9.

Voltaje de entrada:

  • 220V – 240V / 50Hz – 60Hz.
  • 120V – 277V / 50Hz – 60Hz.

Regulación y Control

Equipos:

  • 1 nivel.
  • Regulable en cabecera.
  • Regulable Protocolo 1-10V.
  • Regulable Protocolo DALI.
  • Regulable en cabecera (pulsos).
  • Regulable doble nivel.
  • Regulable Sensor Ready.

Regulación autónoma:

  • 50% de las 24:00h a las 6:00h.
  • 60% de las 24:00h a las 6:00h.
  • 70% de las 24:00h a las 6:00h.
  • Programación según cliente.

Regulación CLO:

  • 70% flujo luminoso toda la vida de la luminaria.
  • 80% flujo luminoso toda la vida de la luminaria.
  • 90% flujo luminoso toda la vida de la luminaria.

Bases NEMA y Zhaga:

  • Base NEMA 3 pines sin/con tapa IP66.
  • Base NEMA 5 pines sin/con tapa IP66.
  • Base NEMA 7 pines sin/con tapa IP66.
  • Base Zhaga sin/con tapa IP66.

Fotocélulas:

  • Fotocélula para base NEMA 3, 5 y 7 pines (20 lux).
  • Fotocélula para base Zhaga superior (20 lux).
  • Sensor de movimiento para base Zhaga inferior.
  • Fotocélula para base Zhaga superior (20 lux) y sensor de movimiento para base Zhaga inferior.

Sistema de Control:
V-Max es compatible con:

  • Controlux One.
  • Controlux Basic.
