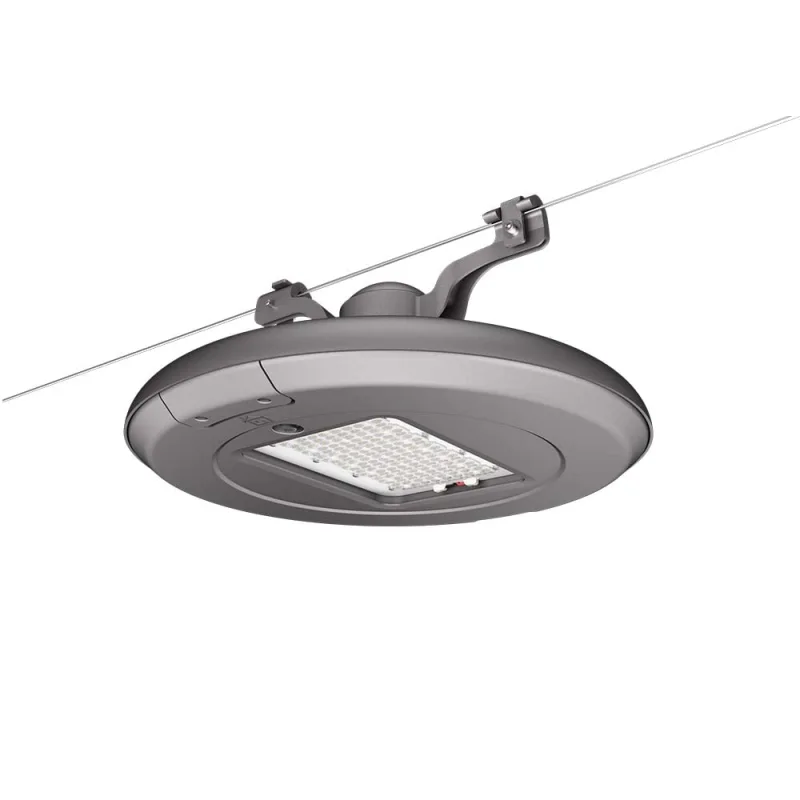

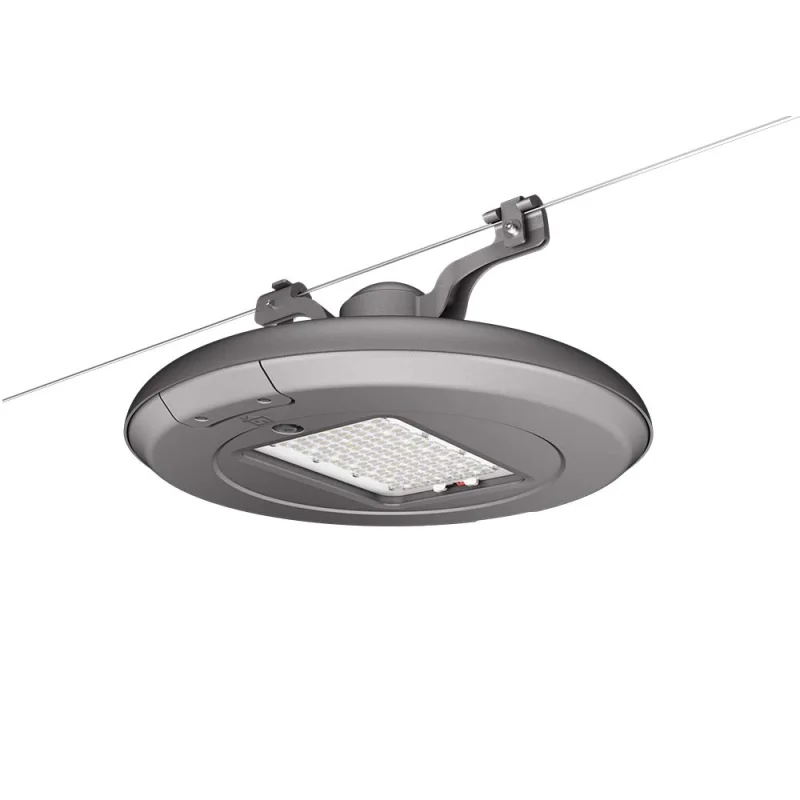

Luz LED vial suspendida serie L suspendida

Características
● Amplio rango de potencia: 25W ~ 120W.
● Diseño de circuito especial, el daño de un solo LED no afectará el trabajo normal de otros.
● Apertura sin herramientas para facilitar la instalación, el reemplazo y el mantenimiento.
● El cuchillo de interruptor hace que la alimentación se apague automáticamente cuando se abre el accesorio.
● Cuerpo liso disminuiría en gran medida el polvo y los excrementos de aves se acumulan.
● Salida de alto volumen de hasta 150lm / w con chips LED de alta calidad.
● Post Top, Colgante, Entrada lateral, Montado suspendido opcional.
● Múltiples opciones de control de iluminación están disponibles, por ejemplo, DALI, 1-10V, fotocélula.
● Diseñado para durar al menos 100, 000 horas en L70.
● Múltiples distribuciones de iluminación están disponibles.

Aplicaciones

| vial | de carreteras Estacionamiento | | de ruta de acceso jardín

CARACTERÍSTICAS TÉCNICAS

VERSIÓN 3030

serie modelo LED Cantidad / Corriente poder Eficacia
de la luminaria (+/-5%)
Producción de
lúmenes (+/-5%)
Volate de entrada Marca LED Marca del conductor Distribución de la luz AAC (K) Dispositivo
de protección contra sobretensiones
vida
l ZGSM-LD27LM 72unidades/ 56mA 174 130 lm /w 3510 lm 100-240V /277V
CA 50 /60Hz
Philips Lumileds
3030 2D
MeanWell
Inventronics
1M, 2M, 2M
BLS, 3M,
5S, 1M Simetría
3000*
4000
5000
5700
10KV >100.000
(L70)
ZGSM-LD37LM 96unidades/ 59mA 37 W 130 lm /w 4810 lm
ZGSM-LD56LM 120unidades/ 70mA 664 130 lm /w 7280 lm
ZGSM-LD70LM 144unidades/ 78mA 404 130 lm /w 9100 lm
ZGSM-LD90LM 168unidades/ 86mA 90 W 130 lm /w 11700 lm
ZGSM-LD120LM 168unidades/ 110mA 120 W 125 lm /w 15000 lm

VERSIÓN 5050

serie modelo LED Cantidad / Corriente poder Eficacia
de la luminaria (+/-5%)
Producción de
lúmenes (+/-5%)
Volate de entrada Marca LED Marca del conductor Distribución de la luz AAC (K) Dispositivo
de protección contra sobretensiones
vida
l ZGSM-LD27LM 36unidades/ 28mA 174 150 lm /w 4050 lm 100-240V /277V
CA 50 /60Hz
Philips Lumileds
5050
MeanWell
Inventronics
2M, 3M, 5S 3000*
4000
5000
5700
10KV >100.000
(L70)
ZGSM-LD37LM 48unidades/ 29mA 37 W 150 lm /w 5550 lm
ZGSM-LD56LM 60unidades/ 35mA 664 150 lm /w 8400 lm
ZGSM-LD70LM 72unidades/ 40mA 404 150 lm /w 10500 lm
ZGSM-LD90LM 84unidades/ 42mA 90 W 150 lm /w 13500 lm
ZGSM-LD120LM 84unidades/ 56mA 120 W 145 lm /w 17400 lm

Luminaria [ Entrada lateral montada y montada suspendida ]

modelo Tamaño del
cartón (mm)
N.W
(kilogramo)
G.W
(kilogramo)
ZGSM-LD27LM 495*495*170 7.5 8.8
ZGSM-LD37LM 495*495*170 7.5 8.8
ZGSM-LD56LM 495*495*170 7.5 8.8
ZGSM-LD70LM 495*495*170 7.7 9
ZGSM-LD90LM 495*495*170 7.9 9.2
ZGSM-LD120LM 495*495*170 8 9.3



Accesorios [ Entrada lateral montada y montada en suspensión ]

Tipo montado Tamaño del
cartón (mm)
N.W
(kilogramo)
G.W
(kilogramo)
Entrada lateral montada 235*125*105 1.1 1.2
Montado suspendido 355*150*105 0.9 1

Luminaria y accesorios [ Post Top Mounted and Pendant Mounted ]

modelo Tamaño del
cartón (mm)
Poste montado en la parte superior Colgante montado
N.W(kg) G.W(kg) N.W(kg) G.W(kg)
ZGSM-LD27LM 495*495*170 8.8 10.1 7.8 9.1
ZGSM-LD37LM 495*495*170 8.8 10.1 7.8 9.1
ZGSM-LD56LM 495*495*170 8.8 10.1 7.8 9.1
ZGSM-LD70LM 495*495*170 8.9 10.2 8.9 9.2
ZGSM-LD90LM 495*495*170 9.2 10.5 9.2 10.5
ZGSM-LD120LM 495*495*170 9.2 10.5 9.2 10.5

mecánico

modelo Entorno
de trabajo
Temperatura
de almacenamiento
Clasificación Cri Factor de potencia Eficiencia
energética
material Diámetro del
poste/ cuerda (mm)
ZGSM-LD27LM -40 ºC ~ +50
ºC 10%~90%RH
-40 ºC ~ +50 ºC Clase
I IP66
IK08
>70 >0,95 >90% Carcasa:
Aluminio fundido a presión
Lente:
Vidrio templado y PC
Entrada lateral
montada: Φ 60mm (diámetro externo
del
poste) Montado en suspensión: Φ 6-12mm
(diámetro
externo de la cuerda) Poste montado en la
parte superior:
Φ 60mm (diámetro externo del polo) Colgante montado: Φ 60mm (diámetro interno del poste)
ZGSM-LD37LM
ZGSM-LD56LM
ZGSM-LD70LM
ZGSM-LD90LM
ZGSM-LD120LM



DISTRIBUCIÓN DE LA LUZ

  • Montados en colgante.
  • Montados en entrada lateral.
  • Montado suspendido
  • Poste montado en la parte superior.
    Basado en la misma altura de montaje, el área de iluminación longitudinal: 3M > 2M > 1M.
